Skraplacz: główny element odprowadzający ciepło we wszystkich systemach chłodniczych i HVAC

Każdy funkcjonalny system chłodzenia — od klimatyzatorów domowych i chłodni po duże przemysłowe agregaty chłodnicze i obiekty łańcucha chłodniczego żywności — opiera się na jednej niezastąpionej części: skraplaczu. Często nazywany „wylotem ciepła” urządzeń chłodniczych, bezpośrednio określa efektywność energetyczną systemu, stabilną pracę i żywotność.

Jeśli jesteś inżynierem zajmującym się chłodniami, wykonawcą instalacji HVAC, nabywcą sprzętu chłodniczego lub właścicielem fabryki, ten pełny przewodnik omówi podstawy skraplaczy, sklasyfikować popularne modele, porównać ich zalety i dopasować je do różnych scenariuszy projektów, aby pomóc Ci wybrać optymalny skraplacz dla Twojej firmy.

1. Co to jest skraplacz i jego podstawowa funkcja

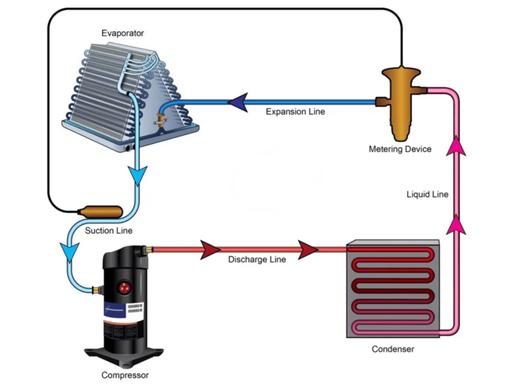

A skraplacz to profesjonalny wymiennik ciepła przeznaczony do usuwania ciepła z pary czynnika chłodniczego pod wysokim ciśnieniem i o wysokiej temperaturze oraz przekształcania pary z powrotem w ciekły czynnik chłodniczy, kończąc pełny cykl chłodniczy ze sprężaniem pary.

Trzy kluczowe etapy pracy wewnątrz skraplacza

1. Schładzanie: Przegrzane, gorące pary czynnika chłodniczego odprowadzane ze sprężarki najpierw tracą nadmiar ciepła jawnego i spadają do temperatury nasycenia.
2. Kondensacja (proces rdzeniowy): Nasycona para uwalnia ogromne ciepło utajone do czynników chłodzących (powietrza lub wody) i powoduje zmianę fazy z gazu w ciecz.
3. Dochłodzenie: Ciekły czynnik chłodniczy jest dalej schładzany poniżej temperatury nasycenia, co pozwala uniknąć powstawania gazu błyskawicznego i zwiększa ogólną wydajność chłodzenia.

Dlaczego skraplacze są niezbędne

Parownik pobiera ciepło z chłodni lub pomieszczeń wewnętrznych, natomiast skraplacz odprowadza całe przechwycone ciepło do środowiska zewnętrznego. Bez skutecznego odprowadzania ciepła ciśnienie czynnika chłodniczego gwałtownie wzrośnie, sprężarki przegrzeją się i spalą, a cały układ chłodzenia przestanie działać. Mówiąc najprościej: brak odpowiedniego skraplacza = brak stabilnego chłodzenia.

2. 3 główne typy skraplaczy chłodniczych (zalety, wady i możliwe scenariusze)

Skraplacze są klasyfikowane według czynnika chłodzącego. Trzy najczęściej stosowane modele to skraplacze chłodzone powietrzem, wodą i skraplacze wyparne.

2.1 Skraplacz chłodzony powietrzem

Logika działania

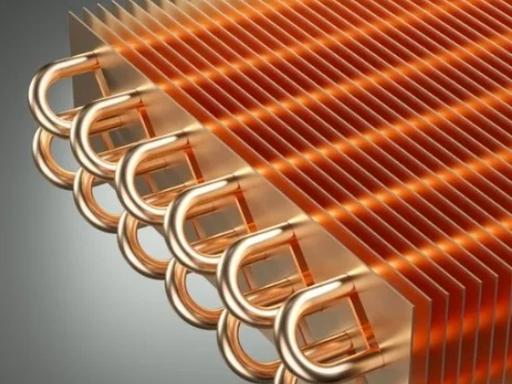

Szybkie wentylatory osiowe wdmuchują powietrze z otoczenia przez użebrowane cewki miedziano-aluminiowe; powietrze pochłania ciepło z czynnika chłodniczego, aby zakończyć kondensację.

Zalety

• Nie jest wymagany żaden rurociąg wodny, wieża chłodnicza ani pompa wodna; niski koszt instalacji
• Prosta struktura, niskie koszty codziennej konserwacji, brak problemów ze skalowaniem
• Idealny do obszarów ubogich w wodę, mobilnych agregatów chłodniczych i małych chłodni

Wady

• Sprawność wymiany ciepła niższa niż w modelach chłodzonych wodą
• Wydajność spada drastycznie w bardzo wysokiej temperaturze otoczenia (ponad 35 ℃)

Typowe zastosowania

Małe i średnie chłodziarki/zamrażarki, witryny supermarketów, klimatyzatory typu split dla budynków mieszkalnych/komercyjnych, dachowe jednostki HVAC, chłodnie kontenerowe

2.2 Skraplacz chłodzony wodą

Logika działania

Woda chłodząca krąży w konstrukcjach płaszczowo-rurowych lub dwururowych; woda odprowadza ciepło czynnika chłodniczego i przepływa do wież chłodniczych w celu recyklingu chłodu.

Zalety

• Doskonała wydajność wymiany ciepła, stabilna niska temperatura skraplania
• Wysoki współczynnik COP (efektywność energetyczna), kompaktowe wymiary, niski poziom hałasu podczas pracy
• Stała wydajność nawet w gorącym letnim klimacie

Wady

• Potrzebny kompletny system obiegu wody (wieża, pompa, rurociąg), wyższa inwestycja początkowa
• Regularne uzdatnianie wody w celu zapobiegania osadzaniu się kamienia i korozji rur

Typowe zastosowania

Duże chillery przemysłowe, centralne systemy klimatyzacji, średnie i duże chłodnie, chłodzenie procesów chemicznych

2.3 Skraplacz wyparny

Logika działania

Łączy chłodzenie powietrzem i wodą: rozpylona woda tworzy cienką warstwę na powierzchniach wężownicy; parowanie wody pochłania ogromne ciepło, a wentylatory wyrzucają wilgotne, gorące powietrze.

Zalety

• Temperatura skraplania zbliżona do termometru mokrego, najwyższa wydajność w zakresie oszczędzania energii
• Zużycie wody tylko 10%-20% w przypadku tradycyjnych systemów chłodzonych wodą
• Mniejsza powierzchnia podłogi niż dopasowane zestawy wież chłodniczych chłodzonych wodą

Wady

• Wyższa cena jednostkowa; wymaga zastosowania środków zapobiegających zamarzaniu w regionach z mroźną zimą
• Rurociągi natryskowe wymagają regularnego czyszczenia, aby zapobiec gromadzeniu się kamienia

Typowe zastosowania

Duże łańcuchy chłodnicze mrożonek, przemysłowe systemy chłodnicze amoniakowe, zakłady mięsne, duże logistyczne magazyny chłodnicze

3. Szerokie zastosowania przemysłowe i komercyjne skraplaczy

Skraplacze nie są ograniczone do HVAC i chłodni; obsługują dziesiątki gałęzi przemysłu o rygorystycznych wymaganiach dotyczących chłodzenia:

1. Łańcuch chłodniczy i przemysł spożywczy: zamrażarki wolnostojące, zamrażarki szokowe, chłodnie do przechowywania owoców morza, schładzanie mleka mlecznego, magazyny do konserwacji owoców i warzyw
2. Komercyjne systemy HVAC: centralna klimatyzacja w centrum handlowym, agregaty chłodnicze w budynkach biurowych, systemy chłodzenia hoteli
3. Produkcja przemysłowa: warsztaty farmaceutyczne utrzymujące stałą temperaturę, odzyskiwanie rozpuszczalników chemicznych, chłodzenie metodą wtrysku tworzyw sztucznych, kontrola temperatury produkcji akumulatorów
4. Scenariusze specjalne: Kontenerowe agregaty chłodnicze, chłodnictwo transportowe, systemy odzysku ciepła odpadowego

4. Jak wybrać odpowiedni skraplacz do swojego projektu

Postępuj zgodnie z tymi 5 podstawowymi kryteriami, aby uniknąć niedopasowanego sprzętu i dodatkowych kosztów operacyjnych:

1. Lokalny klimat i zasoby wodne Regiony suche i ubogie w wodę: wybierz skraplacze chłodzone powietrzem; miasta z wystarczającą ilością wody i latem o wysokiej temperaturze: chłodzone wodą lub wyparne.
2. Wydajność układu chłodniczegoMałe obciążenie chłodnicze (<25kW): chłodzone powietrzem; średnio-duże obciążenie (>50kW): skraplacze chłodzone wodą lub wyparne.
3. Ograniczenie przestrzeni instalacyjnejOgraniczona przestrzeń zewnętrzna: skraplacz wyparny (zintegrowana konstrukcja oszczędza powierzchnię wieży); instalacja dachowa bez doprowadzenia wody: jednostka chłodzona powietrzem.
4. Budżet i długoterminowe koszty energii Niski budżet początkowy, krótkie dzienne godziny pracy: chłodzony powietrzem; Długie, całodobowe przechowywanie chłodnicze: skraplacz wyparny znacznie obniża rachunki za energię.
5. Dopasowanie czynnika chłodniczego Kompatybilny z czynnikami chłodniczymi R404A, R22, R134a, CO2 i amoniakiem; dostępne niestandardowe materiały cewki (stal nierdzewna do pracy w korozyjnych warunkach).

5. Wskazówki dotyczące codziennej konserwacji mające na celu przedłużenie żywotności skraplacza

Dobrze utrzymany skraplacz może służyć 8–12 lat, natomiast zaniedbane jednostki ulegają częstym awariom w ciągu 3 lat:

1. Skraplacz chłodzony powietrzem: Oczyść wężownicę z pyłu co 1–3 miesiące, aby uniknąć zablokowania przepływu powietrza i wysokiego ciśnienia spadkowego.
2. Chłodzony wodą i skraplacz wyparny: co miesiąc sprawdzać jakość wody, dodawać inhibitor kamienia i co kwartał przepłukiwać rurociągi.
3. Regularnie sprawdzaj wibracje, hałas i prąd pracy silnika wentylatora; wymieniaj na czas starzejące się łożyska wentylatora.
4. Sprawdź wężownicę grzejną pod kątem korozji lub wycieków; Pokrycie farbą antykorozyjną jednostek zewnętrznych w przybrzeżnych obszarach narażonych na mgłę solną.
5. Usuń otaczające przeszkody, aby zapewnić płynną cyrkulację powietrza i pełne odprowadzanie ciepła.

6. Często zadawane pytania (FAQ) — słowa kluczowe o wysokim zamiarze

P1: Jaka jest różnica między skraplaczem a parownikiem?

Skraplacz odrzuca ciepło z układu; parownik pochłania ciepło z chłodni. Są to dwa dopasowane do siebie wymienniki ciepła tworzące pełny cykl chłodzenia.

P2: Dlaczego mój skraplacz wykazuje wysokie ciśnienie podnoszenia?

Główne przyczyny: brudna wężownica blokująca odprowadzanie ciepła, niewystarczający przepływ powietrza przez wentylator, przeładowanie czynnikiem chłodniczym, słaba wentylacja wokół urządzenia lub wadliwa wieża chłodnicza w modelach chłodzonych wodą.

P3: Jaka jest normalna żywotność skraplacza chłodniczego?

Standardowe modele miedziano-aluminiowe chłodzone powietrzem: 8–10 lat; skraplacze wyparne/chłodzone wodą ze stali nierdzewnej: do 12–15 lat przy regularnej konserwacji.

P4: Czy skraplacze wyparne mogą działać w mroźną zimę?

Tak, ale należy zamontować elektryczne moduły grzewcze i zawory spustowe zapobiegające zamarzaniu, aby zapobiec pękaniu rurociągów wody rozpryskowej w temperaturach poniżej zera.

P5: Czy oferujecie niestandardowe skraplacze do specjalnych czynników chłodniczych, takich jak CO2?

Większość profesjonalnych producentów oferuje dostosowane do indywidualnych potrzeb skraplacze adiabatyczne i chłodnice gazu dostosowane do transkrytycznych układów chłodniczych CO2.

Zamykający akapit

Jako serce odprowadzające ciepło ze sprzętu chłodzącego, wysokiej jakości, odpowiednio dobrany skraplacz znacznie zmniejsza długoterminowe koszty energii elektrycznej i skraca czas przestojów sprzętu.

Dostarczamy pełną serię skraplaczy chłodzonych powietrzem, wodą i skraplaczy wyparnych o niestandardowych rozmiarach, materiałach wężownic, mocy wentylatorów i dopasowaniu czynnika chłodniczego do projektów chłodni, HVAC i chłodnictwa przemysłowego na całym świecie. Jeśli potrzebujesz konsultacji w sprawie parametrów technicznych, wyceny lub wsparcia w zakresie niestandardowego projektu, nie wahaj się przesłać swojego projektu obciążenia chłodniczego, lokalnej temperatury otoczenia i warunków instalacji do naszego zespołu sprzedaży, aby uzyskać profesjonalne rozwiązania w jednym miejscu.
